HURNER Цеховая сварочная машина для производства фитингов HWT 400-С

Узнать цену Задать вопрос Версия для печати

Технические данные



Размеры машины, Ш x В x Г мм

1511 x 1384 x 1920



Вес машины, кг

1000



Напряжение

400 В,
50 Гц,
(3 3 фазы с заземлением, без параллельного провода)



Общая мощность машины

9000 Вт



Мощность нагревателя

5000 Вт



Мощность торцевателя

1850 Вт



Мощность гидравлики

1500 Вт, 120 бар



Диапазон рабочих температур

от 0°C до 40°C



Рабочая температура нагревателя

от 180°C до 260°C



Диапазон сварки

сегменты: 90 - 400 мм
T-тройники: 90 - 315 мм(1)
крестовины: 90 - 315 мм(1)
Y-тройники: 90 - 315 мм(1)



Автоматическое протоколирование

10 000 отчетов



Передача данных

USB-разъем (USB A) для USB-накопителя и принтера для наклеек



Нормы, допуск, качество

по машиностроению 2006/42/EC, DVS 2207-1, реф. № WEEE DE 74849106,
ISO 9001:2008







Описание

Арт.№







Машина, вкл. CNC-управление, правый и левый зажимы, вкл. вкладыши 90 - 355 мм

200-260-400



Правый и левый зажимы, д 400 мм

200-260-401



Вкладыши для основных зажимов, д 90 - 355 мм

200-260-402



Основные зажимы для T-тройников (3 части), д 315 мм

200-260-403



Вкладыши для T-тройников, д 90 - 280 мм

200-260-404



Основные зажимы для крестовин 90 , д 315 мм

200-260-405



Вкладыши для крестовин, д 90 - 280 мм

200-260-406



Основные зажимы для Y-тройников 45/60°, д 315 мм

200-260-407



Вкладыши для Y-тройников, д 90 - 280 мм

200-260-408



Фланцедержатель д 90 - 315 мм

200-604-315



Основные зажимы для фитингов, д 90 - 400 мм

200-260-440



Вкладыши для фитингов, д 90 - 355 мм

200-260-441



Принтер для наклеек

200-230-050



Дополнительный, подкрепляющий цилиндр для зажимов

200-260-410



Сменный нож, в розницу

315-109-026



1) 355 по запросу

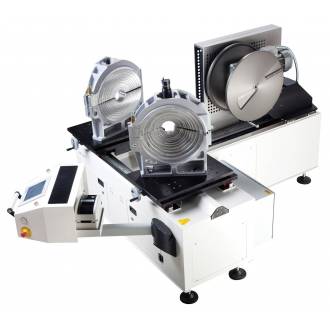

Цеховая сварочная машина HWT 400-C с числовым программным управлением (CNC) разработана в соответствии с последними нормами по машиностроению 2006/42/EG для производства отводов, T-, Y-образных тройников и крестовин. Машина сконструирована таким образом, что позволяет сваривать сегменты с диаметрами от 90 до 400 мм, а также T-тройники, крестовины и Y-тройники с диаметрами от 90 до 315 мм(1).

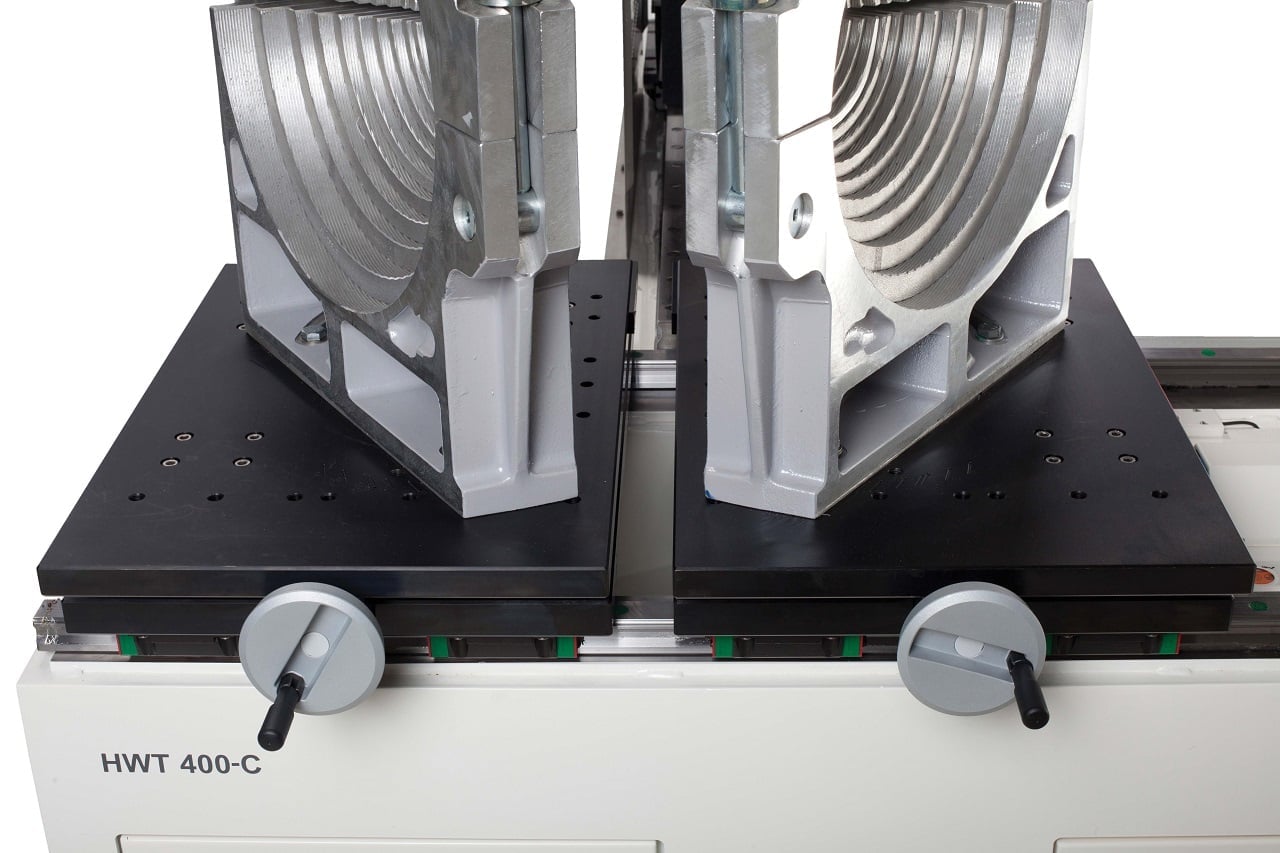

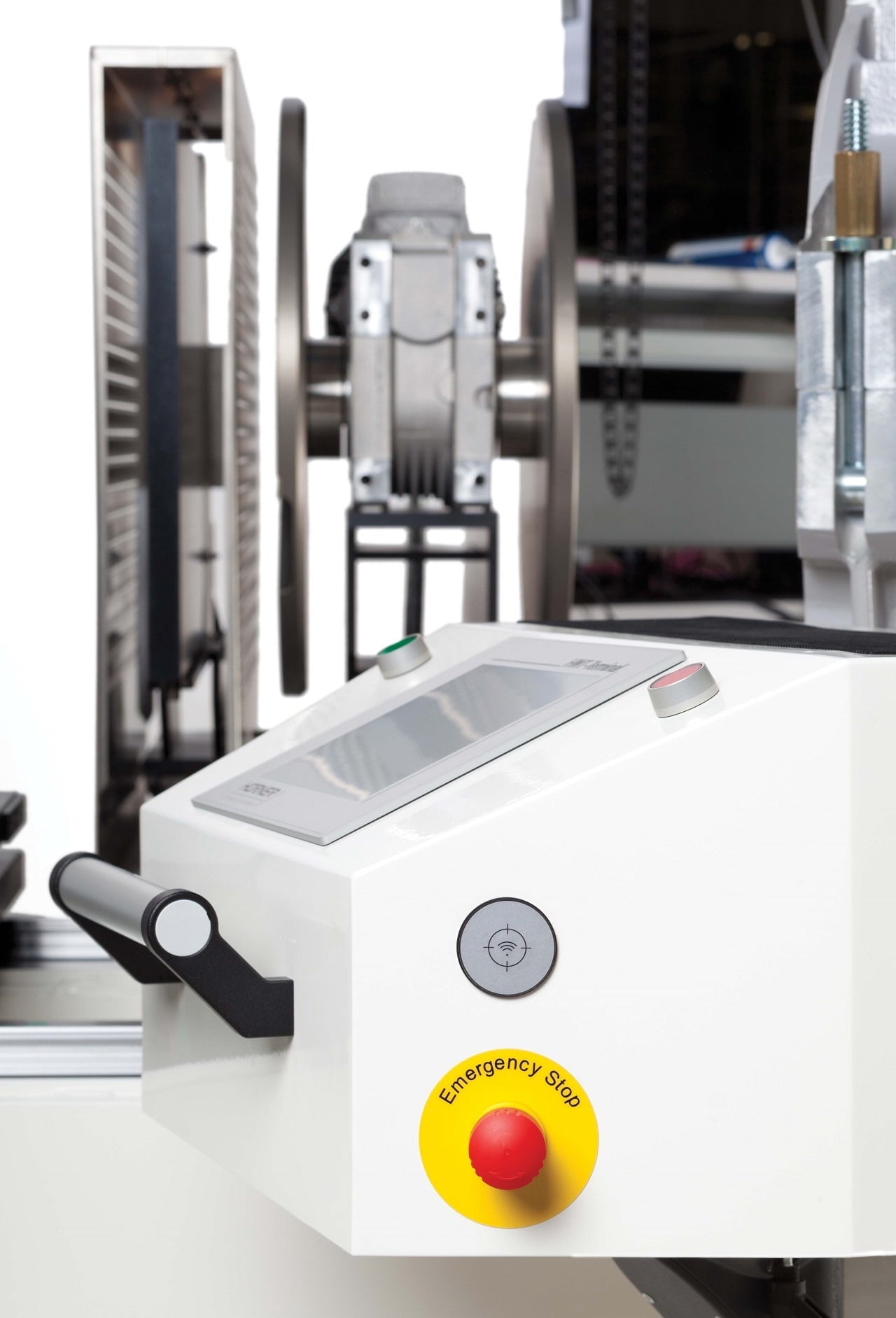

Сварочная машина расположена на очень устойчивой и прочной к скручиванию станине и закреплена на двух горизонтально движущихся столах, а также оснащена торцевателем и нагревательным элементом, установленными на высокоточных, рассчитанных на высокие нагрузки, направляющих трапециях с точно подогнанными каретками. Ввод и удаление нагревательного элемента и торцевателя, а также весь сварочный процесс осуществляются автоматически, что обеспечивает очень высокую точность, и чрезвычайно короткое время перестановки. Для повышения точности геометрической формы фасонных деталей и качества сварного шва сварочная машина оснащается двумя перемещаемыми по горизонтали сварочными столами, а также дополнительным цилиндром (по заказу) для сварки фитингов от 355 мм.

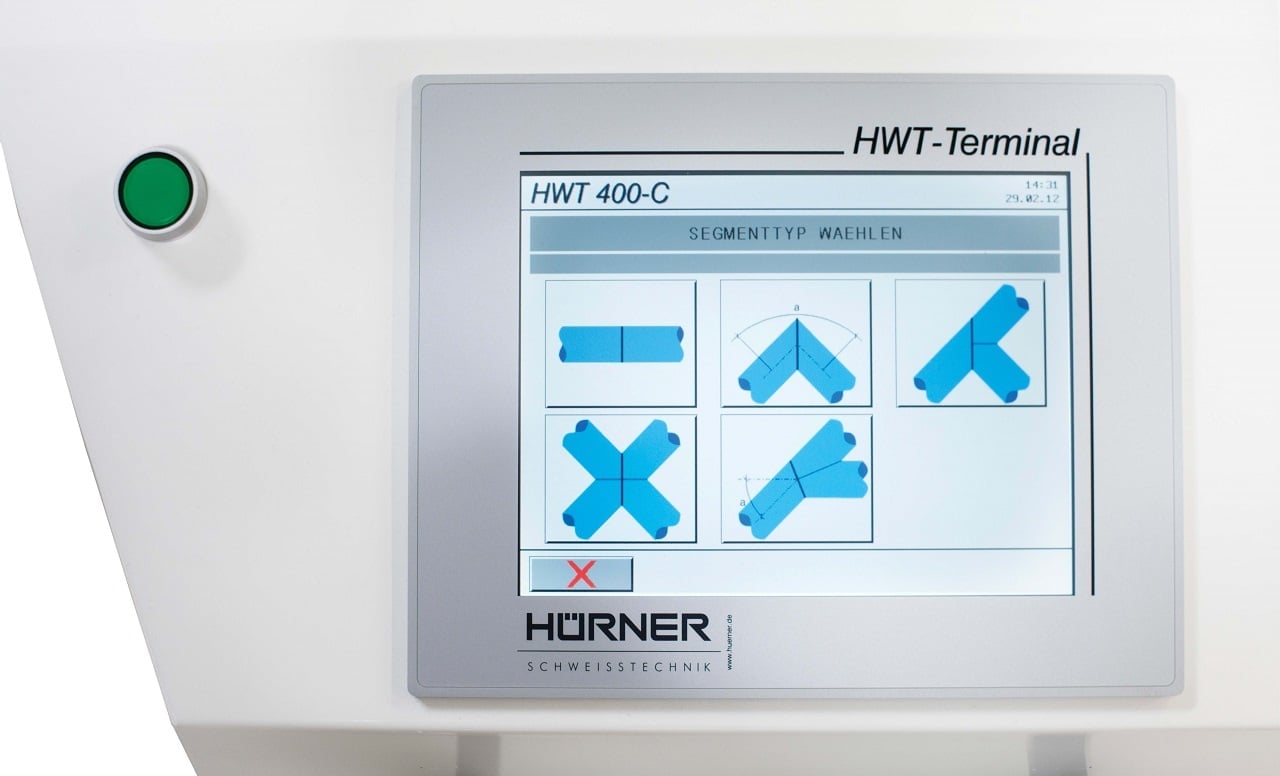

 Настройка температуры нагревательного элемента и давления в процессе сварки осуществляется согласно соответствующим нормам той или иной страны (DVS, UNI, WIS и т.д.). Разумеется, что все сварочные параметры, необходимые для высококачественной и многократно повторяющейся сварки, контролируются на протяжении всего сварочного процесса и сохраняются во внутренней памяти, рассчитанной на 10 000 протоколов. Все машины серийного производства поставляются с цветным тачскрин-дисплеем новейшего поколения, имеющим высокое разрешение. Данное устройство показывает и позволяет вводить все требуемые параметры трубы, а также необходимые для контроля данные.


Также данная машина впервые имеет возможность распознавания и допуска пользователей посредством технологии радиочастотной идентификации (RFID).

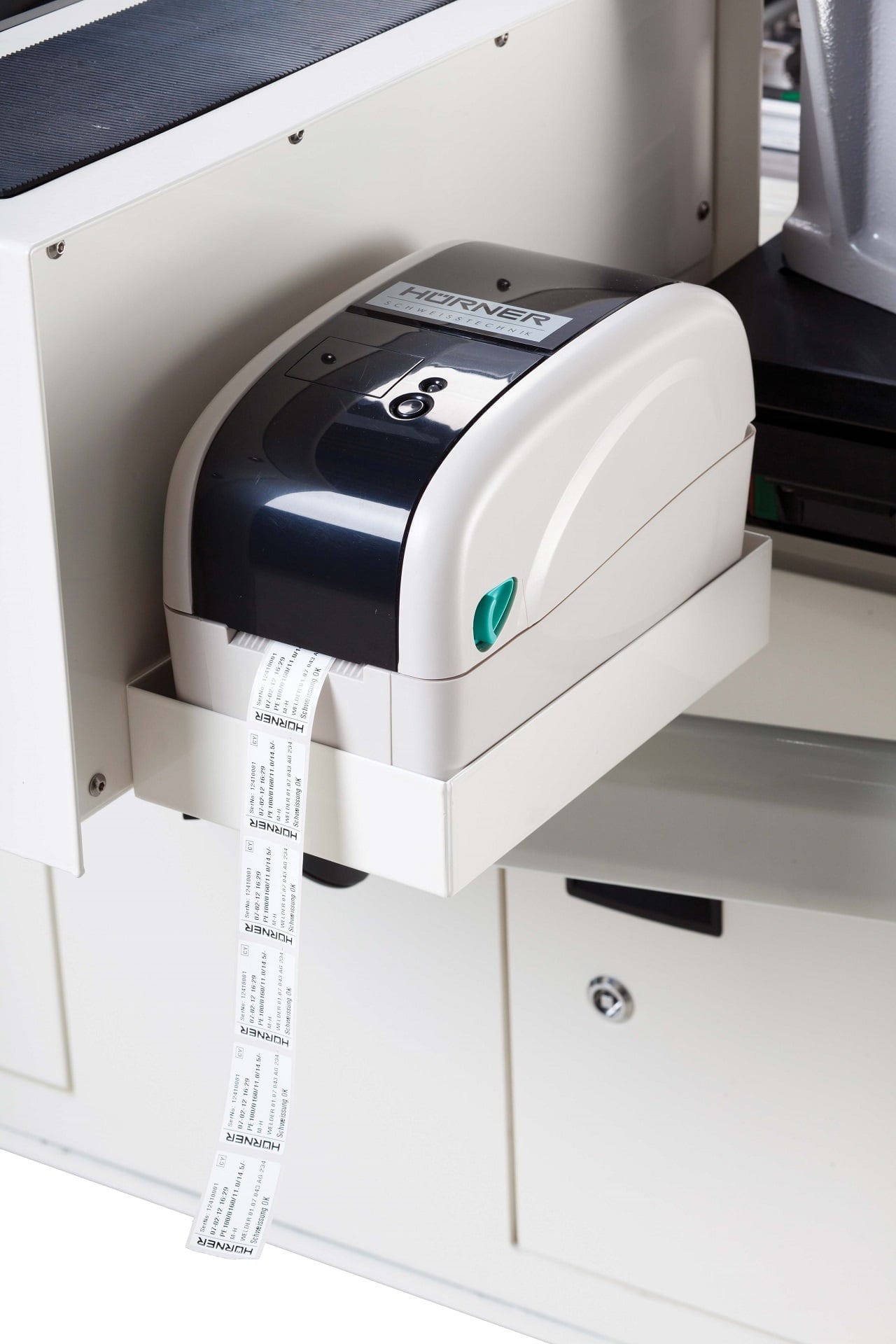

Конечно, имеется возможность использовать и привычные устройства ввода: считывающий карандаш и сканер. Кроме того, все CNC-машины оснащены USB-разъемом для переноса сварочных параметров на USB-накопитель в PDF-формате или для архивирования данных в формате HÜRNER DataWork. Для непосредственной отметки качества каждого сварного шва можно при помощи специального принтера распечатать износостойкую самоклеющуюся  этикетку с описанием фасонной детали.


Цеховая сварочная машина HWT 400-C с числовым программным управлением (CNC) разработана в соответствии с последними нормами по машиностроению 2006/42/EG для производства отводов, T-, Y-образных тройников и крестовин. Машина сконструирована таким образом, что позволяет сваривать сегменты с диаметрами от 90 до 400 мм, а также T-тройники, крестовины и Y-тройники с диаметрами от 90 до 315 мм(1).

Сварочная машина расположена на очень устойчивой и прочной к скручиванию станине и закреплена на двух горизонтально движущихся столах, а также оснащена торцевателем и нагревательным элементом, установленными на высокоточных, рассчитанных на высокие нагрузки, направляющих трапециях с точно подогнанными каретками. Ввод и удаление нагревательного элемента и торцевателя, а также весь сварочный процесс осуществляются автоматически, что обеспечивает очень высокую точность, и чрезвычайно короткое время перестановки. Для повышения точности геометрической формы фасонных деталей и качества сварного шва сварочная машина оснащается двумя перемещаемыми по горизонтали сварочными столами, а также дополнительным цилиндром (по заказу) для сварки фитингов от 355 мм.



 Настройка температуры нагревательного элемента и давления в процессе сварки осуществляется согласно соответствующим нормам той или иной страны (DVS, UNI, WIS и т.д.). Разумеется, что все сварочные параметры, необходимые для высококачественной и многократно повторяющейся сварки, контролируются на протяжении всего сварочного процесса и сохраняются во внутренней памяти, рассчитанной на 10 000 протоколов. Все машины серийного производства поставляются с цветным тачскрин-дисплеем новейшего поколения, имеющим высокое разрешение. Данное устройство показывает и позволяет вводить все требуемые параметры трубы, а также необходимые для контроля данные.


Также данная машина впервые имеет возможность распознавания и допуска пользователей посредством технологии радиочастотной идентификации (RFID).



Конечно, имеется возможность использовать и привычные устройства ввода: считывающий карандаш и сканер. Кроме того, все CNC-машины оснащены USB-разъемом для переноса сварочных параметров на USB-накопитель в PDF-формате или для архивирования данных в формате HÜRNER DataWork. Для непосредственной отметки качества каждого сварного шва можно при помощи специального принтера распечатать износостойкую самоклеющуюся  этикетку с описанием фасонной детали.


Технические данные



Размеры машины, Ш x В x Г мм

1511 x 1384 x 1920



Вес машины, кг

1000



Напряжение

400 В,
50 Гц,
(3 3 фазы с заземлением, без параллельного провода)



Общая мощность машины

9000 Вт



Мощность нагревателя

5000 Вт



Мощность торцевателя

1850 Вт



Мощность гидравлики

1500 Вт, 120 бар



Диапазон рабочих температур

от 0°C до 40°C



Рабочая температура нагревателя

от 180°C до 260°C



Диапазон сварки

сегменты: 90 - 400 мм
T-тройники: 90 - 315 мм(1)
крестовины: 90 - 315 мм(1)
Y-тройники: 90 - 315 мм(1)



Автоматическое протоколирование

10 000 отчетов



Передача данных

USB-разъем (USB A) для USB-накопителя и принтера для наклеек



Нормы, допуск, качество

по машиностроению 2006/42/EC, DVS 2207-1, реф. № WEEE DE 74849106,
ISO 9001:2008







Описание

Арт.№







Машина, вкл. CNC-управление, правый и левый зажимы, вкл. вкладыши 90 - 355 мм

200-260-400



Правый и левый зажимы, д 400 мм

200-260-401



Вкладыши для основных зажимов, д 90 - 355 мм

200-260-402



Основные зажимы для T-тройников (3 части), д 315 мм

200-260-403



Вкладыши для T-тройников, д 90 - 280 мм

200-260-404



Основные зажимы для крестовин 90 , д 315 мм

200-260-405



Вкладыши для крестовин, д 90 - 280 мм

200-260-406



Основные зажимы для Y-тройников 45/60°, д 315 мм

200-260-407



Вкладыши для Y-тройников, д 90 - 280 мм

200-260-408



Фланцедержатель д 90 - 315 мм

200-604-315



Основные зажимы для фитингов, д 90 - 400 мм

200-260-440



Вкладыши для фитингов, д 90 - 355 мм

200-260-441



Принтер для наклеек

200-230-050



Дополнительный, подкрепляющий цилиндр для зажимов

200-260-410



Сменный нож, в розницу

315-109-026



1) 355 по запросу
