Оборудование для сварки полиэтиленовых (ПНД) труб

Современные аппараты для сварки позволяют герметично соединять полиэтиленовые трубы практически любого диаметра. Устройства способны работать с трубопроводами низкого и высокого давления. Оборудование для сварки создает швы, не уступающие по прочности основному материалу.

Технология сварки

Неразъемные сварные соединения полиэтиленовых труб выполняют двумя основными способами: стыковым и электромуфтовым (при помощи специальных муфт, оборудованных закладным нагревательным элементом).

Стыковой метод включает следующие этапы:

• выравнивание торцов свариваемых труб торцевателем сварочной машины для удаления загрязнений и формирования ровной поверхности;
• разогрев торцов с помощью нагревательного элемента под давлением для получения первичного грата и прогрев труб на сниженном давлении;
• когда соединяемые трубы прогреты необходимое время, торцы труб быстро отводят от соприкосновения с нагревательным элементом, убирают из зоны соединения нагревательный элемент и соединяют торцы труб под давлением, строго выдерживая соосность, при этом очень важно соблюсти минимальное время для данной процедуры для получения качественного соединения;
• после остывания шов осматривается на предмет любых дефектов, способных нарушить герметичность или ухудшить прочностные свойства.

Преимуществом данного метода сварки является отсутствие необходимости приобретать дополнительные соединительные элементы для труб при сварке протяженных линейных магистралей, достаточно иметь только трубу и стыковой сварочный аппарат.

Последовательность действий при электромуфтовой сварке труб следующая:

• выравнивание и тщательная очистка торцов свариваемых труб от загрязнений;
• снятие оксидного слоя с поверхностей соединяемых труб в зоне их сопряжения с электросварной муфтой;
• снятие фаски с торцов труб и обезжиривание рабочих поверхностей;
• установка муфты с интегрированным закладным нагревательным элементом, при помощи которой будут соединяться трубы;
• центровка собранной конструкции и ее фиксация в неподвижном положении при помощи специальных устройств (позиционеров);
• подключение разъемов сварочного кабеля электромуфтового аппарата к контактам муфты с закладным нагревательным элементом;
• ввод сварочных параметров муфты в сварочный аппарат;
• запуск процедуры сварки на аппарате, при котором сварочный электромуфтовый аппарат автоматически, по заранее заданному алгоритму, нагревает встроенный в муфту нагревательный элемент до температуры плавления материала в зоне сопряжения труб и муфты и происходит соединение труб;
• после выдержки времени охлаждения производится визуальный осмотр стыка на предмет видимых дефектов.

Данный метод сварки более универсален и гибок, его обычно применяют при сварке трубопроводов небольших диаметров с большим количеством поворотов и разветвлений, либо для ремонта магистральных трубопроводов большого диаметра, в случае их локальных повреждений, из-за невозможности использования для таких работ стыковой сварочной машины. Электромуфтовая сварка является незаменимой в стесненных местах, где невозможно разместить стыковую сварочную машину. Несмотря на свою универсальность этот способ соединения труб гораздо менее экономически выгоден, т.к. для каждого соединения необходимо приобретать электромуфты, а также иметь в своем арсенале специальный инструмент и оснастку в виде устройств снятия оксидного слоя, фаскоснимателей, специальных зачистных скребков, позиционеров, обезжиривающих салфеток и т.п.

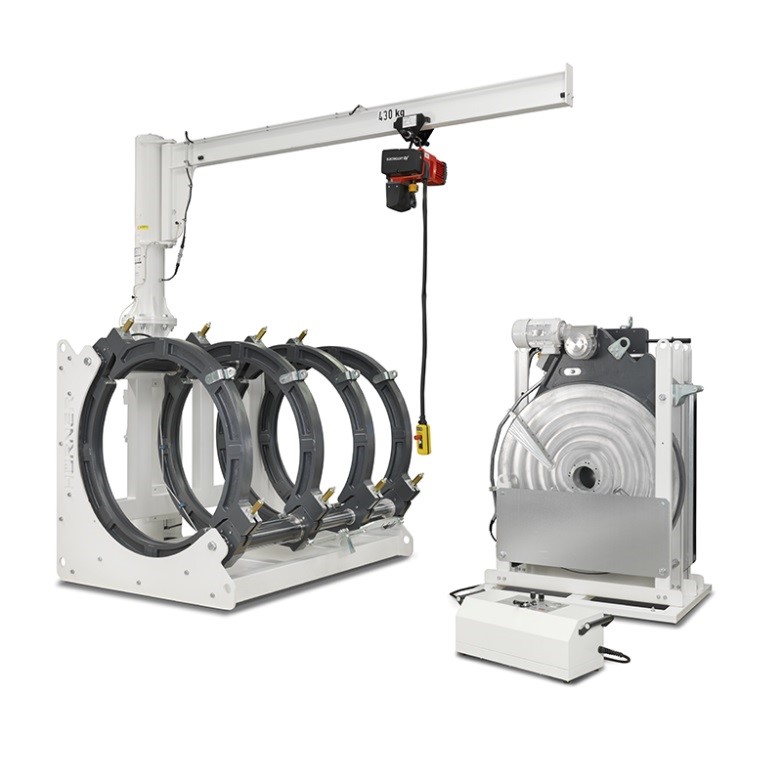

Разновидности оборудования для стыковой сварки:

Оборудование для стыковой сварки ПЭ-труб делится на ручное и механическое или электрогидравлическое. Устройства первого типа легче и проще в освоении, однако подходят только для соединения не ответственных трубопроводов малых диаметров. Механические и электрогидравлические модели созданы специально для сварочных работ повышенной сложности. Они совместимы с трубопроводами из большинства полимеров, включая полипропилен, поливинилиденфторид, и полибутен. Такое оборудование покупают организации, нуждающиеся в машинах с максимальной производительностью.

Ассортимент ООО «ЦСП»:

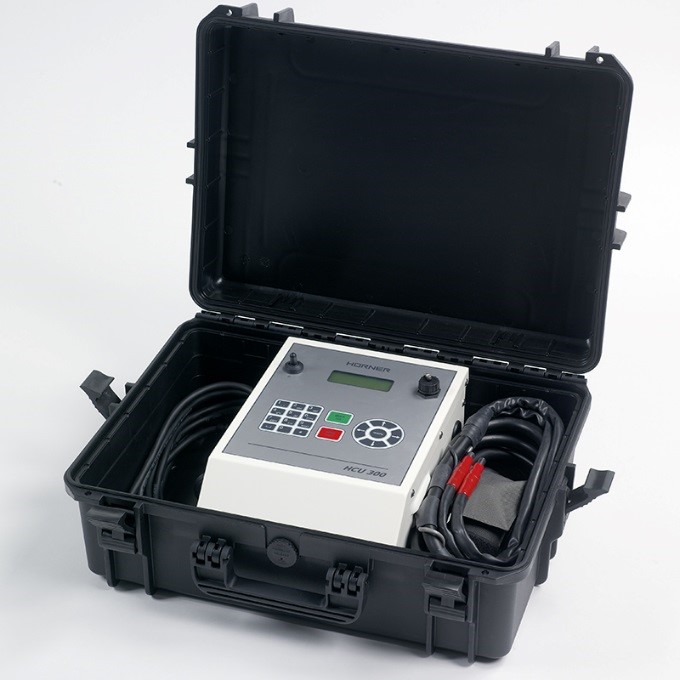

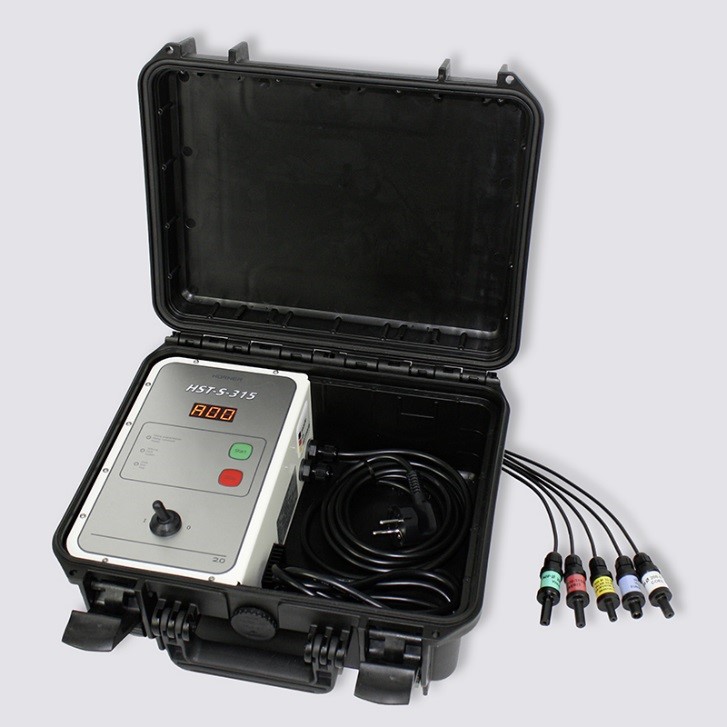

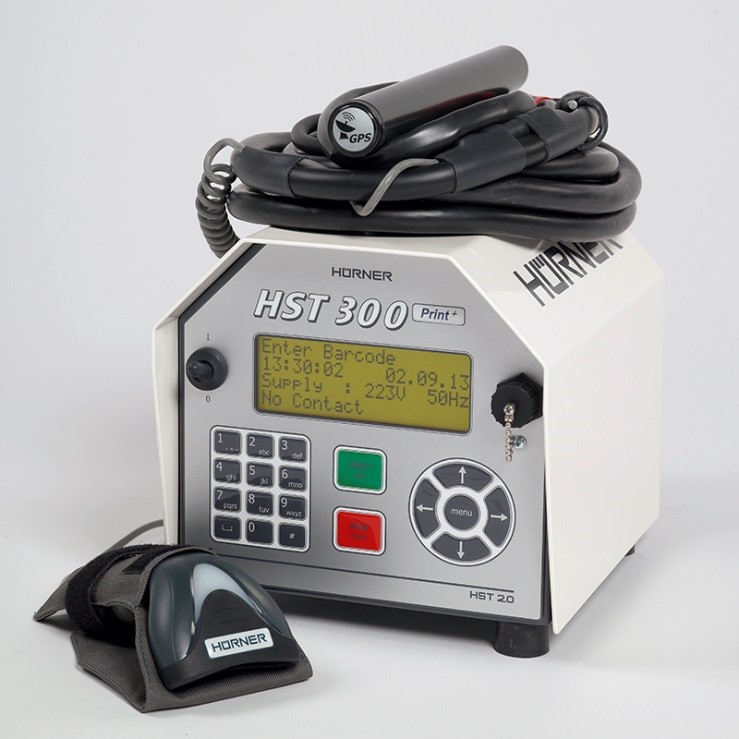

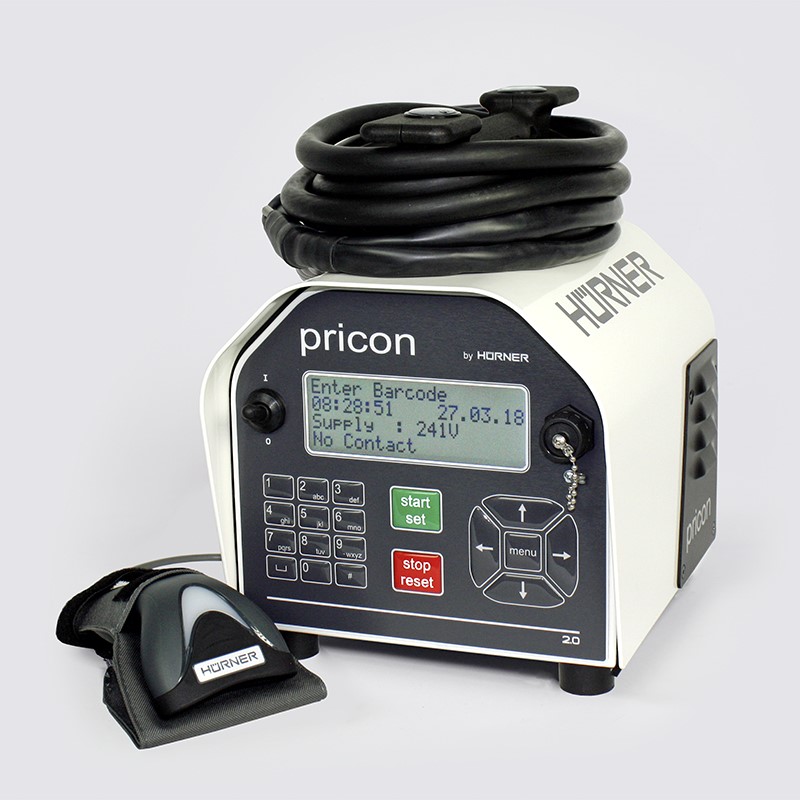

В нашем каталоге представлены профессиональные сварочные аппараты для полиэтиленовых труб индустриального лидера – HÜRNER Schweisstechnik GmbH (Германия). Техника спроектирована и изготовлена с учетом строжайших на сегодняшний день стандартов сварки DVS, действующих в Германии. Оборудование HÜRNER рассчитано на длительную бесперебойную работу в трудных условиях и способно обеспечивать высококачественную сварку труб сверхбольших диаметров.

Особенности продукции HÜRNER:

• оборудование адаптировано к суровым условиям эксплуатации в России;
• возможность выбора из линейки оборудования модели под конкретную задачу;
• широкий выбор моделей с возможностью протоколирования сварочных параметров (особенно необходимо для ответственных трубопроводов);
• точный и удобный контроль температурного режима и давления сварки;
• надежные электронные компоненты, рассчитанные на работу при нестабильном напряжении (особенно актуально при работе от генераторов);
• 100% производство оборудования в Германии в соответствии с высочайшими немецкими стандартами качества к сварочному оборудованию;
• Оборудование сертифицировано по стандартам ISO и DVS, на все модели сварочного оборудования HÜRNER, при необходимости, возможно получение аттестации в НАКС (выдается индивидуально на конкретную модель оборудования с определенным заводским номером).

Наряду со сварочными аппаратами, в продаже имеется вспомогательное оборудование для сварки: скребки, позиционеры, фаскосниматели, труборезы, опорные ролики для труб, передавливатели. Специалисты ООО «ЦСП» помогут подобрать технику с нужными характеристиками и организуют доставку.
