Сварочная машина c гидравлическим приводом Hurner SmartLine 2.0 315

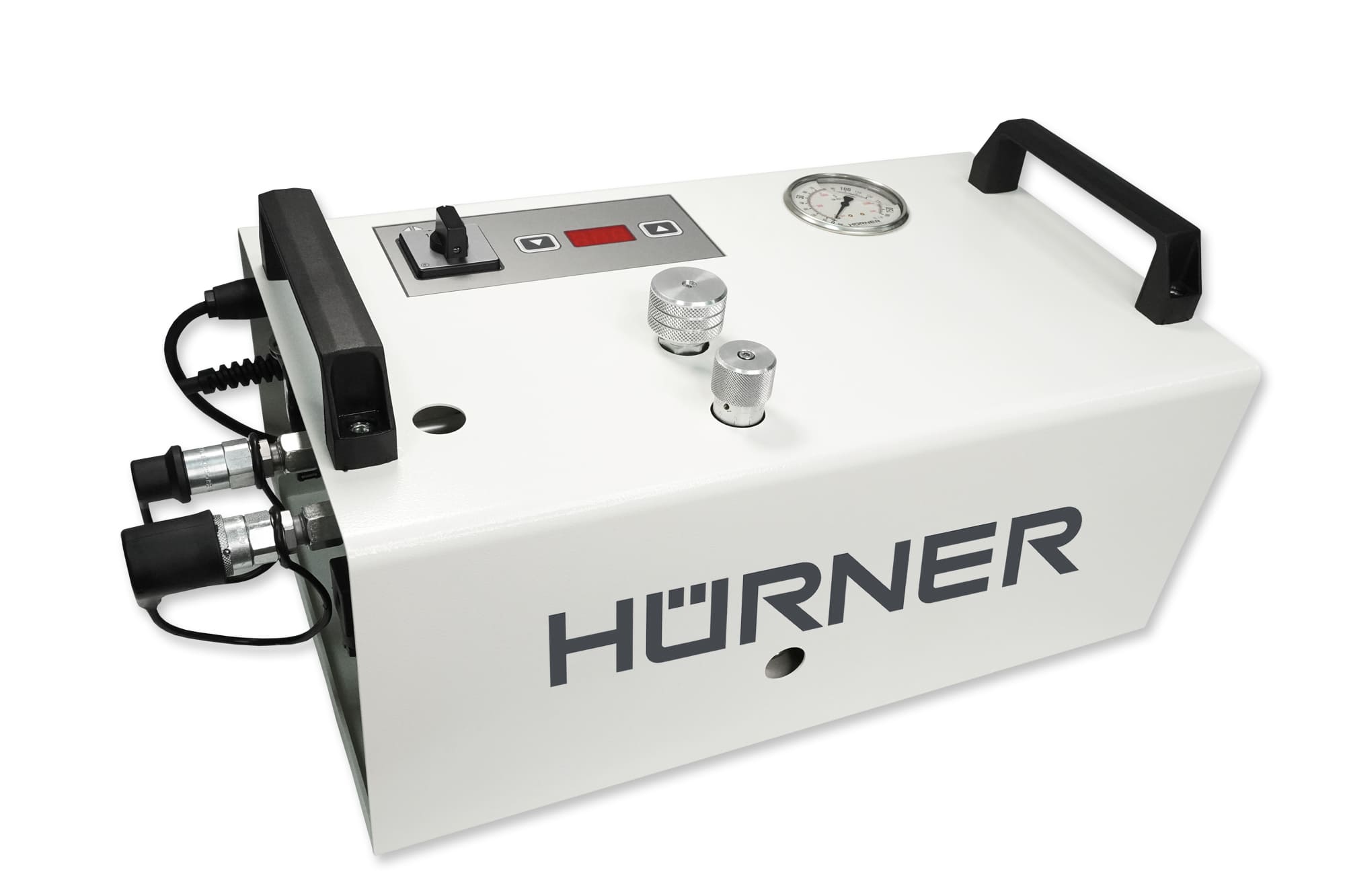

Сварочная машина SmartLine 2.0 315 является самой востребованной машиной производства HÜRNER Schweisstechnik GmbH (Германия) из линейки машин SmartLine 2.0. Данная модель предназначена для стыковой сварки полимерных труб, изготовленных из ПЭ, ПП и ПВДФ с диаметрами от 90мм до 315мм. Данный диапазон диаметров труб наиболее востребован большинством заказчиков. Машинаоборудованагидравлическим приводом перемещения зажимов центратора икомплектуется легкой и компактной гидростанцией, вес которой с кабелем питания составляет менее 23кг. Гидростанции унифицированы и могут использоваться для работы с любыми центраторами сварочных машин серии SmartLine 2.0 типоразмеров от 160 до 355. Гидростанция оборудована защитным металлическим кожухом, закрывающим с 4-х сторон ее внутренние жизненно важные элементы.

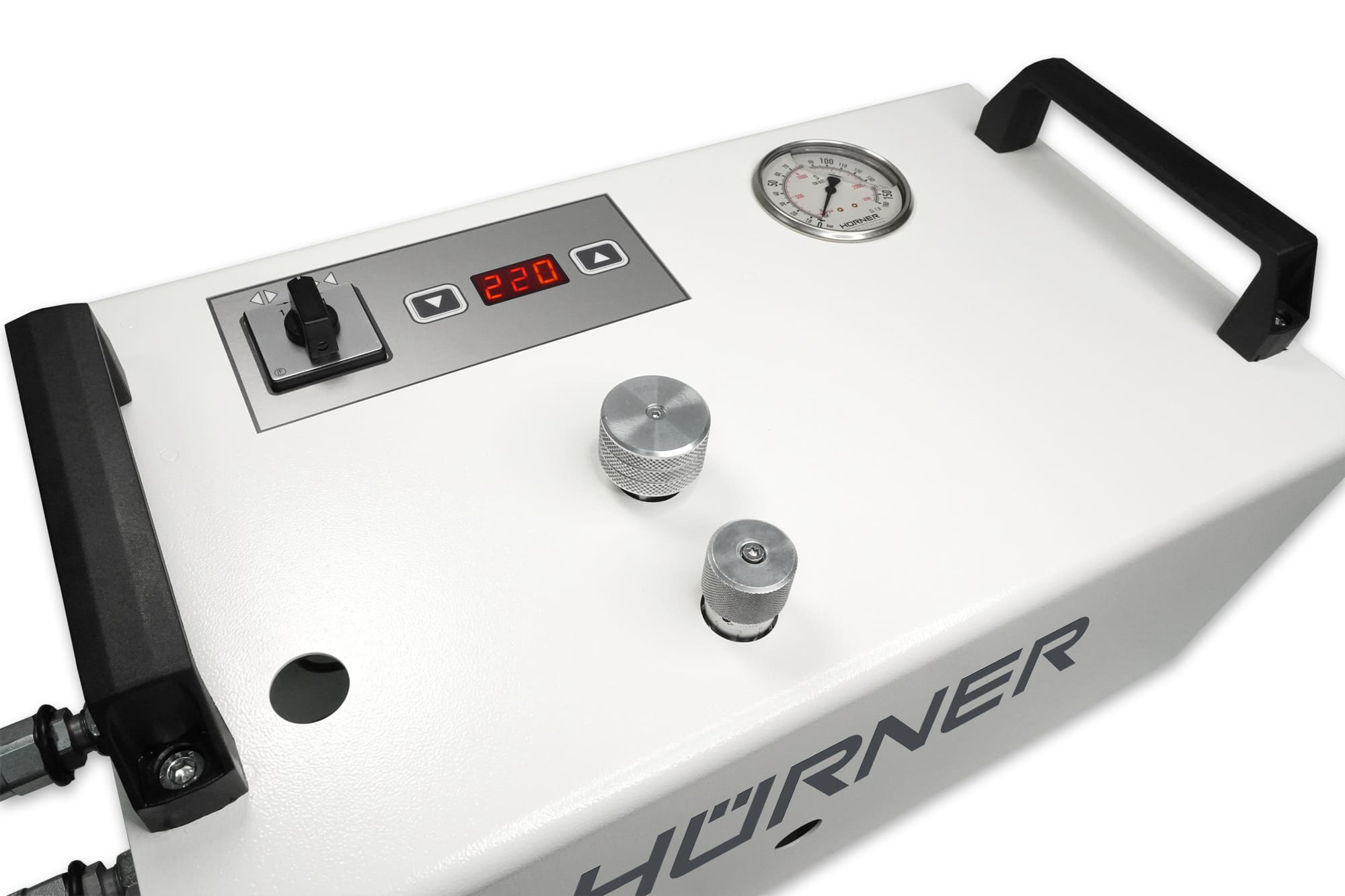

Все органы управления и контроля процесса сварки вынесены на верхнюю панель гидростанции: цифровой регулятор температуры с ярким дисплеем отображения температуры и GT кнопками настройки температуры, большой, хорошо читаемый высокоточный манометр с глицериновым заполнением для исключения дрожания стрелки при считывании показаний, клапан регулировки давления и клапан сброса давления с большими удобными алюминиевыми рукоятками с накаткой от проскальзывания пальцев оператора, самовозвратный переключатель флажкового типа для управления режимом движения подвижной каретки центратора. Для удобства переноски гидростанция оборудована двумя эргономичными рукоятками. Нагревательный элемент с высококачественным долговечным антипригарным PTFE покрытием подсоединяется непосредственно к гидростанции. Легкое подключение гидропривода центратора к гидростанции обеспечивается гибкими рукавами высокого давления (РВД) при помощи быстроразъемных соединений (БРС), не требующих применения инструмента при подключении.

Отличительной особенностью новых сварочных машин серии SmartLine 2.0 315 является легкий и компактный, не разборный центратор, собранный на жёсткой стальной раме и имеющий основные зажимы, выполненные из высокопрочного алюминиевого сплава. Вес центратора составляет всего 59кг. Силовой каркас центратора машины выполнен из стальных профильных труб, объединенных по бокам ребрами жесткости из стального листа, и имеет большой запас прочности, исключающий изгиб и кручение пространственной рамы даже при сварке длинных отрезков труб с любым показателем SDR. Сменные редукционные вкладыши для труб меньших диаметров для центраторов машин новой линейки машин SmartLine 2.0 315 выполнены из листовой оцинкованной стали и имеют насечки для надежной фиксации труб. Небольшая толщина сменных вкладышей позволяет без проблем использовать машину для сварки коротких фасонных элементов с трубой, отводов и фитингов с короткими хвостовыми частями, для этого второе неподвижное кольцо центратора может быть жестко соединено с подвижной кареткой быстросъемными специальными планками, становясь при этом тоже подвижным.

При необходимости, машины SmartLine 2.0 315 могут быть опционально дооснащены прибором для протоколирования сварочных параметров HÜRNER SPG 2.0, который в режиме диалога с оператором координирует весь сварочный процесс отображая и записывая требуемые и фактические параметры сварочного цикла. После завершения сварочного процесса SPG 2.0 формирует и записывает в свою внутреннюю память сварочный протокол по каждому циклу сварки, который в последствии можно скопировать на стандартный USB носитель и распечатать или сохранить для дальнейшей распечатки или обработки данных на ПК. Сварочные протоколы формируются в общедоступном формате PDF. При работе с прибором протоколирования оператору нет необходимости использовать бумажные сварочные таблицы и таймер для отслеживания времени каждого из этапов цикла сварки, т.к. все необходимые данные для всех типоразмеров, материалов труб и их SDR рассчитываются автоматически, оператору нужно лишь указать требуемые параметры свариваемой трубы (материал, диаметр и SDR) и следовать подсказкам прибора протоколирования во время сварочного процесса, корректно выполняя его указания.

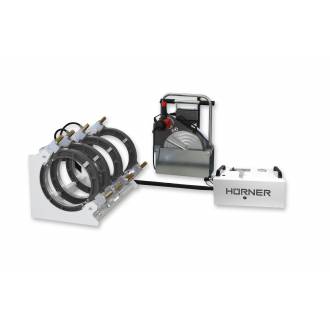

В стандартный комплект поставки сварочной машины входят следующие компоненты:

• Центратор для фиксации труб при сварке с гидравлическим приводом и 4-мя зажимами;
• Гидравлическая станция с электроприводом и органами управления сварочной машиной;
• Нагревательный элемент с высококачественным стойким PTFE покрытием;
• Торцеватель с электроприводом и микровыключателем безопасности;
• Корзина (стальная подставка) для хранения и транспортировки нагревателя и торцевателя;
• Комплект сменных редукционных вкладышей для труб различных диаметров (зависит от заказа).

Опционально возможна комплектация машины следующими элементами: прибором протоколирования HÜRNER SPG 2.0, электронным таймером времени сварки, комплектом запасных ножей, устройством для снятия внешнего грата, роликовыми опорами для труб, зажимом для фланцев.
