Электрогидравлическая стыковая сварочная машина HURNER SmartLine 2.0 355

Заказать Узнать цену Задать вопрос Версия для печати



Электрические

характеристики


Напряжение питания 230 В

Частота тока питающей сети

50 / 60 Гц

Общая потребляемая мощность

5,55 кВ

Мощность нагревательного элемента

3,75 кВт

Мощность торцевателя

1,05 кВ

Мощность гидравлического блока управления

0,75 кВ

Требуемая защита со стороны питающей сети

16 А

Максимальная длина удлинительного кабеля:


сечение проводника 1,5 мм²

20 м

сечение проводника 2,5 мм²

75 м

сечение проводника 4,0 мм²

100 м

Гидравлические

характеристики



Максимальное рабочее давление гидросистемы

130 Бар

Рабочее сечение гидроцилиндров
6,60 см²
Гидравлическое масло
Plantoflux AT / 46-S
Рабочие характеристики

Свариваемые диаметры труб
от 90 до 355 мм
Диапазон рабочих температур воздух
от – 20 °C до + 60 °C

Поставляемые стальные переходные вкладыши для диаметров труб

90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм
Размеры

Основной центратор с зажимами
1170 × 685 × 720 мм
Торцеватель
710 × 510 × 290 мм

Нагревательный элемент

620 × 550 × 50 мм

Гидравлический блок управления

300 × 290 × 490 мм

Корзина для хранения нагревателя и торцевателя

490 × 570 × 510 мм
Веса

Основной центратор с зажимами
95 кг
Торцеватель
28 кг

Нагревательный элемент

14 кг

Гидравлический блок управления

23 кг

Корзина для хранения нагревателя и торцевателя

19 кг

Комплект переходных вкладышей

66 кг

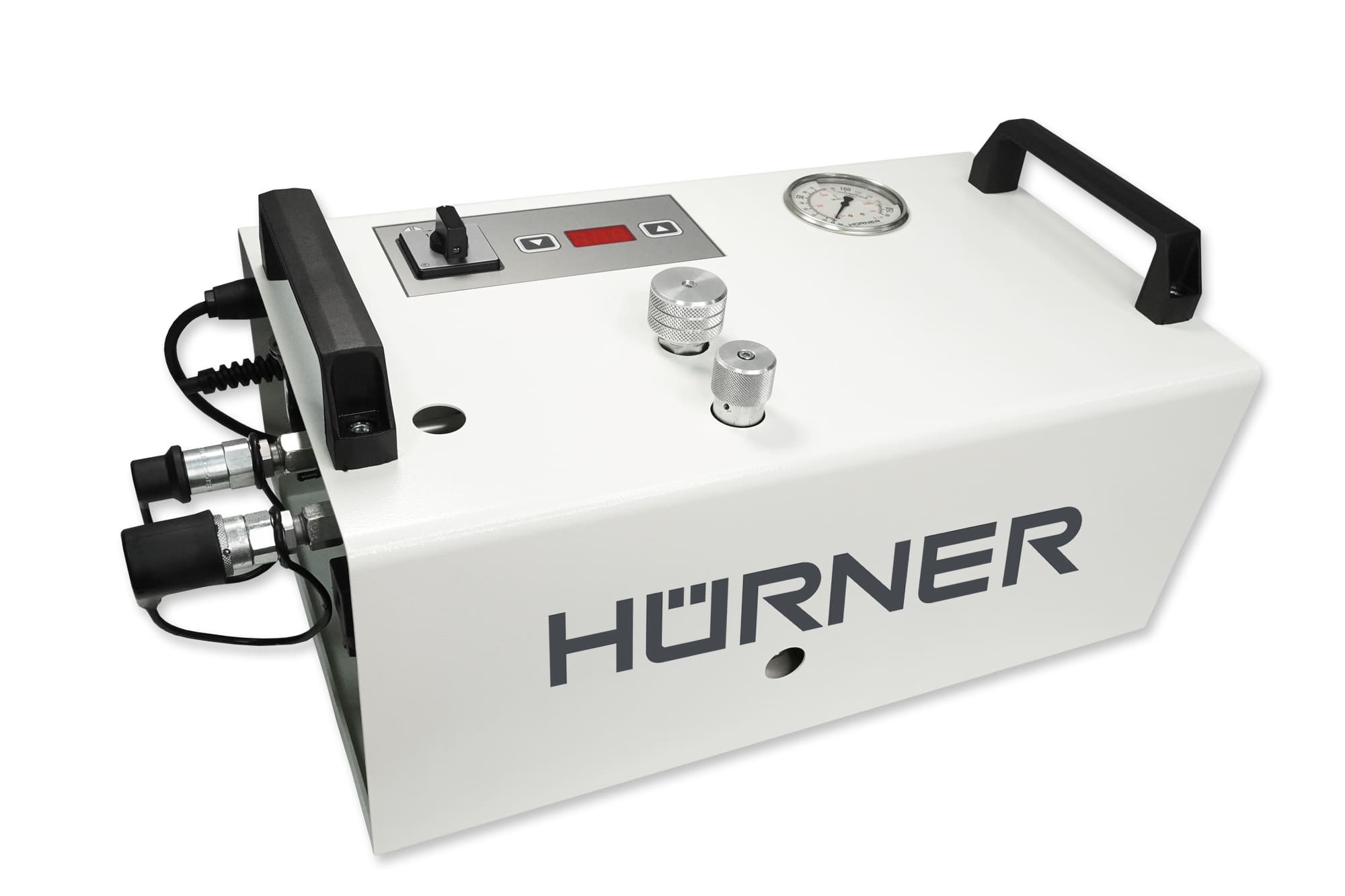

Сварочная машина SmartLine 2.0 355 является самой большой сварочной машиной в линейке машин SmartLine 2.0 производства HÜRNER Schweisstechnik GmbH (Германия) и предназначена для стыковой сварки полимерных труб из ПЭ, ПП и ПВДФ с диаметрами от 90мм до 355мм. Сварочные машины для труб больших диаметров выпускаются заводом только в модельных рядах машин Manal Hydraulic, WeldControl и CNC ECO 2.0. Данная машина комплектуется легкой и компактной гидростанцией, вес которой с кабелем питания составляет менее 23кг. Гидростанции унифицированы и могут использоваться для работы с любыми центраторами сварочных машин серии SmartLine 2.0 типоразмеров от 160 до 355. Гидростанция оборудована защитным металлическим кожухом, закрывающим с 4-х сторон ее внутренние жизненно важные элементы.

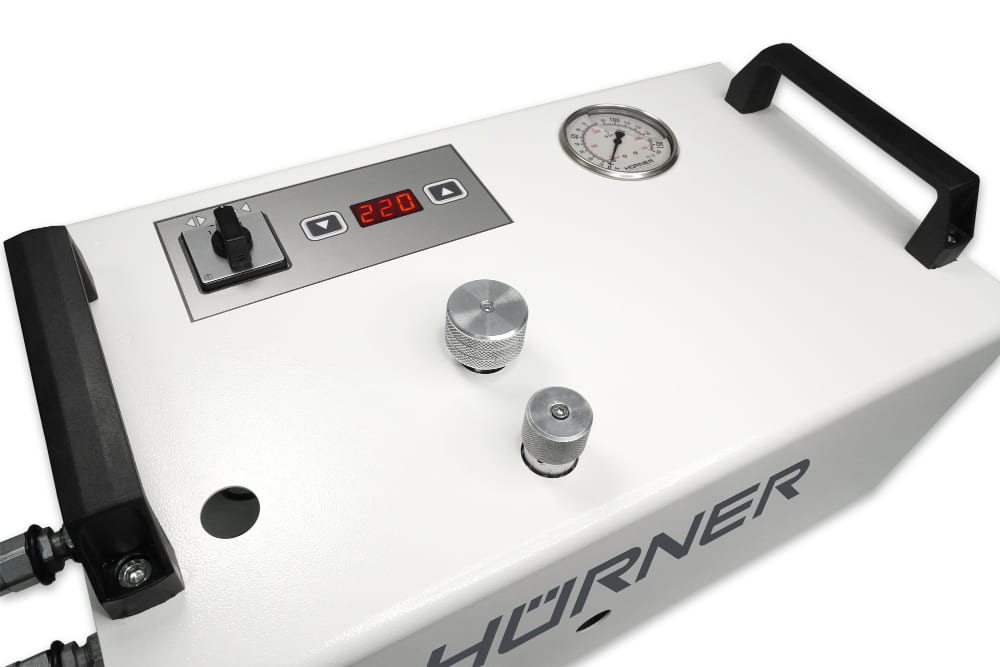

Фрагмент гидростанции панели переднейВсе органы управления и контроля процесса сварки вынесены на верхнюю панель гидростанции: цифровой регулятор температуры с ярким дисплеем отображения температуры и GT кнопками настройки температуры, большой, хорошо читаемый высокоточный манометр с глицериновым заполнением для исключения дрожания стрелки при считывании показаний, клапан регулировки давления и клапан сброса давления с большими удобными алюминиевыми рукоятками с накаткой от проскальзывания пальцев оператора, самовозвратный переключатель флажкового типа для управления режимом движения подвижной каретки центратора. Для удобства переноски гидростанция оборудована двумя эргономичными рукоятками. Нагревательный элемент с высококачественным долговечным антипригарным PTFE покрытием подсоединяется непосредственно к гидростанции. Легкое подключение гидропривода центратора к гидростанции обеспечивается гибкими рукавами высокого давления (РВД) при помощи быстроразъемных соединений (БРС), не требующих применения инструмента при подключении.

Отличительной особенностью новых сварочных машин серии SmartLine 2.0 355 является компактный, не разборный центратор, собранный на жёсткой стальной раме и имеющий основные зажимы, выполненные из высокопрочного алюминиевого сплава. Вес центратора составляет 95кг. Силовой каркас центратора машины выполнен из стальных профильных труб, объединенных по бокам ребрами жесткости из стального листа, и имеет большой запас прочности, исключающий изгиб и кручение пространственной рамы даже при сварке длинных отрезков труб с любым показателем SDR. Сменные редукционные вкладыши для труб меньших диаметров для центраторов машин новой серии SmartLine 2.0 выполнены из листовой оцинкованной стали и имеют насечки для надежной фиксации труб. Небольшая толщина сменных вкладышей позволяет без проблем использовать машину для сварки с трубой коротких фасонных элементов, отводов и фитингов с короткими хвостовыми частями, для этого второе неподвижное кольцо центратора может быть жестко соединено с подвижной кареткой быстросъемными специальными планками, становясь при этом тоже подвижным.

SPG 2

При необходимости, машины SmartLine 2.0 355 могут быть опционально дооснащены прибором для протоколирования сварочных параметров HÜRNER SPG 2.0, который в режиме диалога с оператором координирует весь сварочный процесс отображая и записывая требуемые и фактические параметры сварочного цикла. После завершения сварочного процесса SPG 2.0 формирует и записывает в свою внутреннюю память сварочный протокол по каждому циклу сварки, который в последствии можно скопировать на стандартный USB носитель и распечатать или сохранить для дальнейшей распечатки или обработки данных на ПК. Сварочные протоколы формируются в общедоступном формате PDF. При работе с прибором протоколирования оператору нет необходимости использовать бумажные сварочные таблицы и таймер для отслеживания времени каждого из этапов цикла сварки, т.к. все необходимые данные для всех типоразмеров, материалов труб и их SDR рассчитываются автоматически, оператору нужно лишь указать требуемые параметры свариваемой трубы (материал, диаметр и SDR) и следовать подсказкам прибора протоколирования во время сварочного процесса, корректно выполняя его указания.

В стандартный комплект поставки сварочной машины входят следующие компоненты:

  • Центратор для фиксации труб при сварке с гидравлическим приводом и 4-мя зажимами;
  • Гидравлическая станция с электроприводом и органами управления сварочной машиной;
  • Нагревательный элемент с высококачественным стойким PTFE покрытием;
  • Торцеватель с электроприводом и микровыключателем безопасности;
  • Корзина (стальная подставка) для хранения и транспортировки нагревателя и торцевателя;
  • Комплект сменных редукционных вкладышей для труб различных диаметров (зависит от заказа).

Опционально возможна комплектация машины следующими элементами: прибором протоколирования HÜRNER SPG 2.0, электронным таймером времени сварки, комплектом запасных ножей, устройством для снятия внешнего грата, роликовыми опорами для труб, зажимом для фланцев.

Сварочная машина SmartLine 2.0 355 является самой большой сварочной машиной в линейке машин SmartLine 2.0 производства HÜRNER Schweisstechnik GmbH (Германия) и предназначена для стыковой сварки полимерных труб из ПЭ, ПП и ПВДФ с диаметрами от 90мм до 355мм. Сварочные машины для труб больших диаметров выпускаются заводом только в модельных рядах машин Manal Hydraulic, WeldControl и CNC ECO 2.0. Данная машина комплектуется легкой и компактной гидростанцией, вес которой с кабелем питания составляет менее 23кг. Гидростанции унифицированы и могут использоваться для работы с любыми центраторами сварочных машин серии SmartLine 2.0 типоразмеров от 160 до 355. Гидростанция оборудована защитным металлическим кожухом, закрывающим с 4-х сторон ее внутренние жизненно важные элементы.

Фрагмент гидростанции панели переднейВсе органы управления и контроля процесса сварки вынесены на верхнюю панель гидростанции: цифровой регулятор температуры с ярким дисплеем отображения температуры и GT кнопками настройки температуры, большой, хорошо читаемый высокоточный манометр с глицериновым заполнением для исключения дрожания стрелки при считывании показаний, клапан регулировки давления и клапан сброса давления с большими удобными алюминиевыми рукоятками с накаткой от проскальзывания пальцев оператора, самовозвратный переключатель флажкового типа для управления режимом движения подвижной каретки центратора. Для удобства переноски гидростанция оборудована двумя эргономичными рукоятками. Нагревательный элемент с высококачественным долговечным антипригарным PTFE покрытием подсоединяется непосредственно к гидростанции. Легкое подключение гидропривода центратора к гидростанции обеспечивается гибкими рукавами высокого давления (РВД) при помощи быстроразъемных соединений (БРС), не требующих применения инструмента при подключении.

Отличительной особенностью новых сварочных машин серии SmartLine 2.0 355 является компактный, не разборный центратор, собранный на жёсткой стальной раме и имеющий основные зажимы, выполненные из высокопрочного алюминиевого сплава. Вес центратора составляет 95кг. Силовой каркас центратора машины выполнен из стальных профильных труб, объединенных по бокам ребрами жесткости из стального листа, и имеет большой запас прочности, исключающий изгиб и кручение пространственной рамы даже при сварке длинных отрезков труб с любым показателем SDR. Сменные редукционные вкладыши для труб меньших диаметров для центраторов машин новой серии SmartLine 2.0 выполнены из листовой оцинкованной стали и имеют насечки для надежной фиксации труб. Небольшая толщина сменных вкладышей позволяет без проблем использовать машину для сварки с трубой коротких фасонных элементов, отводов и фитингов с короткими хвостовыми частями, для этого второе неподвижное кольцо центратора может быть жестко соединено с подвижной кареткой быстросъемными специальными планками, становясь при этом тоже подвижным.

SPG 2

При необходимости, машины SmartLine 2.0 355 могут быть опционально дооснащены прибором для протоколирования сварочных параметров HÜRNER SPG 2.0, который в режиме диалога с оператором координирует весь сварочный процесс отображая и записывая требуемые и фактические параметры сварочного цикла. После завершения сварочного процесса SPG 2.0 формирует и записывает в свою внутреннюю память сварочный протокол по каждому циклу сварки, который в последствии можно скопировать на стандартный USB носитель и распечатать или сохранить для дальнейшей распечатки или обработки данных на ПК. Сварочные протоколы формируются в общедоступном формате PDF. При работе с прибором протоколирования оператору нет необходимости использовать бумажные сварочные таблицы и таймер для отслеживания времени каждого из этапов цикла сварки, т.к. все необходимые данные для всех типоразмеров, материалов труб и их SDR рассчитываются автоматически, оператору нужно лишь указать требуемые параметры свариваемой трубы (материал, диаметр и SDR) и следовать подсказкам прибора протоколирования во время сварочного процесса, корректно выполняя его указания.

В стандартный комплект поставки сварочной машины входят следующие компоненты:

  • Центратор для фиксации труб при сварке с гидравлическим приводом и 4-мя зажимами;
  • Гидравлическая станция с электроприводом и органами управления сварочной машиной;
  • Нагревательный элемент с высококачественным стойким PTFE покрытием;
  • Торцеватель с электроприводом и микровыключателем безопасности;
  • Корзина (стальная подставка) для хранения и транспортировки нагревателя и торцевателя;
  • Комплект сменных редукционных вкладышей для труб различных диаметров (зависит от заказа).

Опционально возможна комплектация машины следующими элементами: прибором протоколирования HÜRNER SPG 2.0, электронным таймером времени сварки, комплектом запасных ножей, устройством для снятия внешнего грата, роликовыми опорами для труб, зажимом для фланцев.
